Aplicación de datos del mes: Resumen de mapas web para el monitoreo de inundaciones

Desde su inicio en 2014, la base de datos de UN-SPIDER sobre datos y productos satelitales ha recopilado enlaces e información de más de 250 fuentes de datos relacionadas con la reducción del riesgo de desastre y la respuesta de emergencia basada en el espacio. Estos incluyen muchos enlaces gratuitos a datos satelitales, así como productos finales como mapas de riegos. Sin embargo, los diversos datos de apoyo disponibles se corresponden con las diversas necesidades de las autoridades, los primeros en responder o investigadores, hacen que sea difícil estar al tanto de toda la información disponible. Para obtener una visión general presentamos varias fuentes de datos que se difunden sobre la gestión de los desastres de inundaciones desde diversas perspectivas. Representan mapas web de fácil acceso e interactivos que se seleccionaron entre más de 60 entradas disponibles relacionadas con las inundaciones en la base de datos de UN-SPIDER.

La predicción de inundaciones, el monitoreo en tiempo casi real, las evaluaciones de riesgos y las evaluaciones de daños pueden beneficiarse de los datos satelitales y a menudo ser respaldados por datos del sitio (in situ) o modelos físicos. Para encontrar más fuentes de datos relacionadas con inundaciones y otros peligros, visite la sección de Fuentes de datos del Portal de conocimiento.

1. El Sistema Global de Concientización sobre Inundaciones (GloFAS) - Predicción de Inundaciones

El Sistema Global de Concientización sobre Inundaciones (GloFAS) pertenece al Centro de Gestión de Emergencias Copérnico y fue desarrollado conjuntamente con la Comisión Europea y el Centro Europeo de Previsiones Meteorológicas a Mediano Plazo (ECMWF). Completamente operativa desde Abril de 2018, la plataforma web visualiza productos de pronóstico de 0.1º o aproximadamente 11km, basada en pronóstico meteorológico a tiempo real y observaciones históricas que ingresan a un modelo hidrológico distribuido espacial basado en GIS.

El mapa interactivo de GloFAS, permite la visualización separada de los datos meteorológicos, los datos hidrológicos pronosticados, tales como los caudales de corrientes se categorizan según su probabilidad de ocurrencia (período de retorno hidrológico), los mapas estáticos de lagos y reservorios/embalses incluidos en el modelo y los informes de resultados en los que se dispone de información adicional sobre el pronóstico.

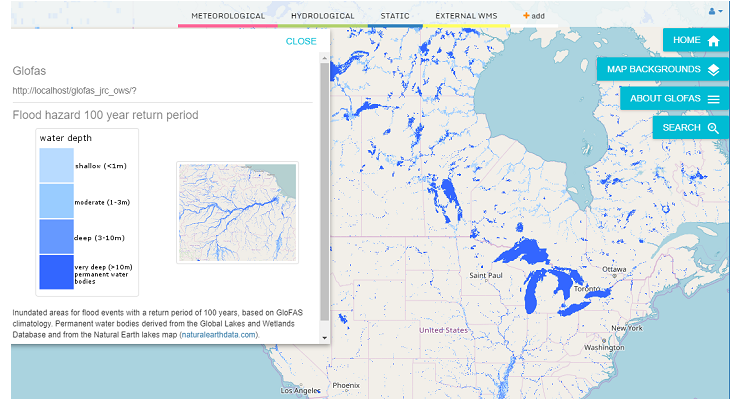

Glofas Flood hazard 100 yr return period

Peligro de inundación GloFAS para un período de retorno de 100 años

  • Posible predicción de probabilidad de inundaciones con hasta dos semanas de anticipación
  • Servicio WMS disponible para una fácil integración con el personal GIS
  • Solicitud de descarga de datos (formato: netCDF)
  • Cobertura espacial global a una resolución de 0.1º u 11 km (determinada a través del modelo hidrológico Europeo + modelo de respuesta de la superficie terrestre global)

2. Observatorio de Inundación (DFO) - Mapeo de extensión de la inundación

El Observatorio de Inundación Dartmouth fue fundado en 1993 en la Universidad de Dartmouth, Hanover, NH USA y se trasladó a la Universidad de Colorado, INSTAAR, CSDMS en 2010. La financiación es apoyada por la NASA y la Comisión Europea, a través del proyecto Sistema de Alerta y Coordinación Global de Desastres (GDACS), Centro de Investigación Conjunta, Ispra, Italia. El observatorio cumple la misión de: realizar mediciones y mapas globales de agua dulce basados en sensores remotos en “tiempo casi real”, así como grabar dicha información en un archivo permanente. Los mapas de inundación del DFO se basan en imágenes de satélites ópticos (MODIS Terra and Aqua). Los mosaicos de mapas individuales se actualizan diariamente y están disponibles para mostrar las inundaciones observadas actualmente (en los últimos 14 días para eliminar la sombra producida por nubes). Donde también se utilizan imágenes del radar Sentinel 1.

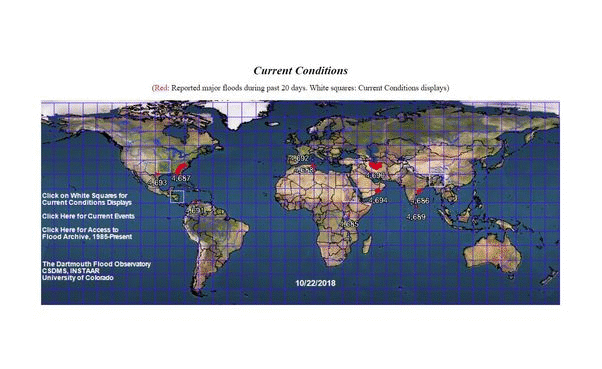

DarthmouthFlood_CurrentConditions

Condiciones actuales de Inundación Dartmouth

Los mapas de áreas inundadas del DFO se ilustran en gris: el registro satelital de inundaciones, 1999-2016; en rojo: las inundaciones observadas actualmente (últimos 14 días) y en azul: agua de referencia.

Se encuentran disponibles mapas y estadísticas adicionales, tales como: 1- Vigilancia de Ríos y Reservorios/Embalses (estadísticas y mapas actualizados diariamente de las mediciones de descarga de ríos basadas en satélite y del área del reservorio/embalse). 2- Inundaciones generadoras de agua y cuencas afectadas por la sequía. 3- Precipitación acumulada de 7 días (NOOAA). 4- Total de agua precipitada SSMI/SSMIS/AMSR2.

  • Mapeo de inundaciones activas y comparación con el registro histórico de inundaciones (peligro de inundaciones).
  • Portal Web DFO Viewer y servicio WMS disponible con consulta.
  • Geotiffs de productos de inundación DFO y datos vectoriales del registro histórico de inundaciones disponibles para ubicaciones mapeadas a partir del 2018 en el sitio actual de la respectiva área.
  • Cobertura espacial global de resolución de 250m para productos MODIS, uso basado en eventos de productos Sentinel 1 con resolución de 10m, conjunto de datos de referencia de aguas superficiales (febrero 2000) a una resolución de 90m.
  • Los métodos se describen con mayor detalle en DFO Flood Event 4516

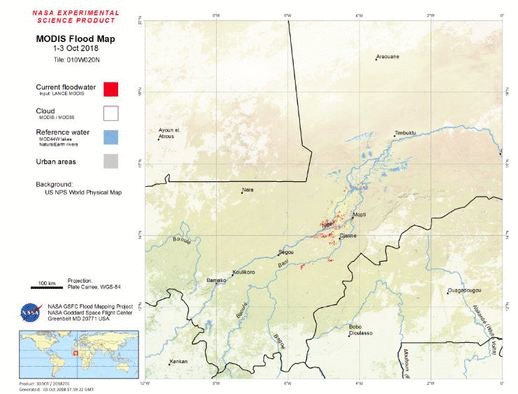

3. Mapeo Global de Inundaciones en tiempo casi real - Mapeo de extensión de inundaciones

Al igual que en los mapas de DFO, el producto de la NASA de mapa global de inundación a tiempo casi real, se basa en imágenes de satélite óptico (MODIS Terra y Aqua). De hecho, el mapeo global de inundaciones NRT se basa en los esfuerzos de DFO para mapear en detalle la extensión de las inundaciones para inundaciones activas. El sitio web de la NASA proporciona enlaces e información sobre productos diarios automatizados de inundaciones y aguas superficiales producidos en la NASA Goddard.



  • Tiempo casi real (hasta 3 días anteriores, 3 días, 1 día y 14 días compuesto)
  • Descarga de fácil acceso de archivos vectoriales y raster de MODIS Flood Water, MODIS Surface Water, MODIS Water Product, MODIS Flood Map (.shp; .kmz; .tif; .png)
  • Cobertura espacial global de 250m de resolución

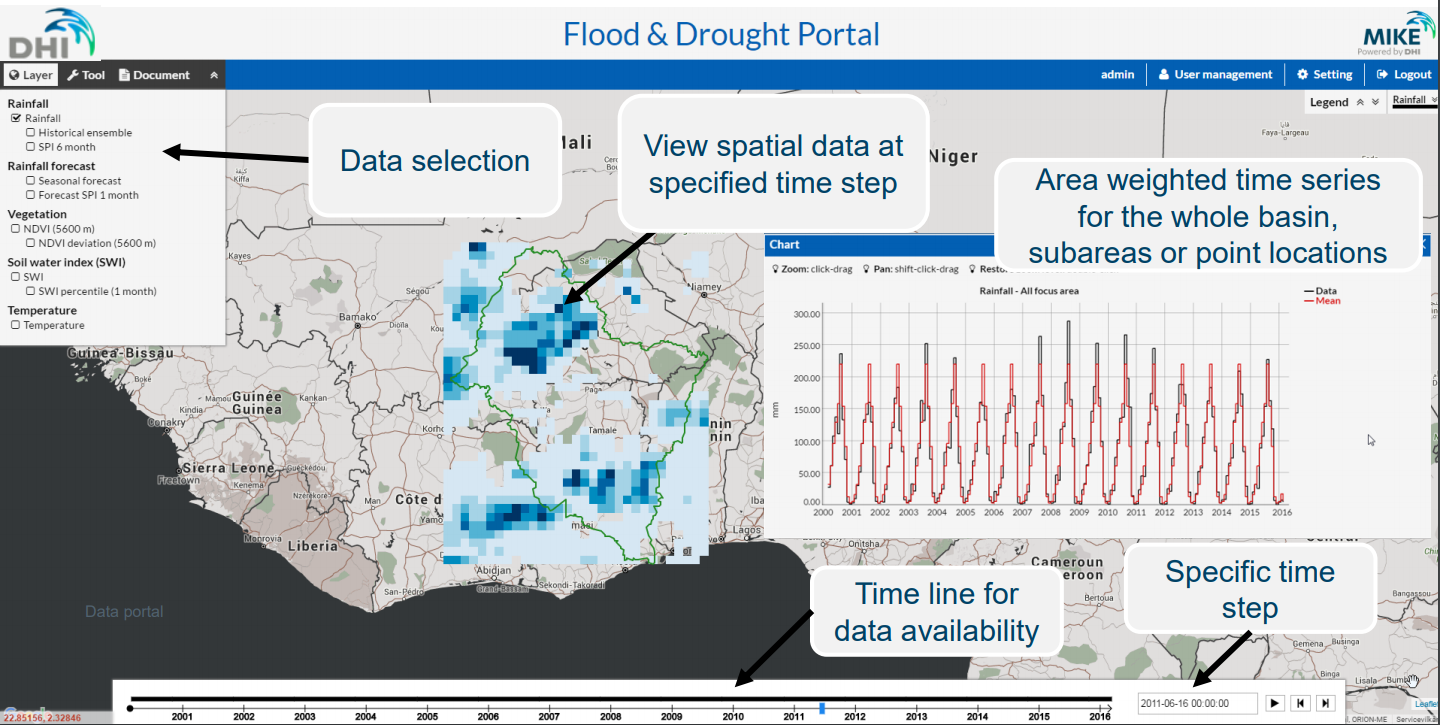

4. Portal de Inundaciones y Sequias - Predicciones de Inundaciones

Desarrollado por PNUMA en conjunto con la Asociación Internacional del Agua, DHI Water & Environment y 10 autoridades del agua en seis países, el Portal de Inundaciones y Sequía proporciona información hidrográfica, meteorológica y demográfica a tiempo casi real.

Flood and Drought Portal

Portal de Inundaciones y Sequía

  • Datos del escenario
  • Región piloto: cuenca del río Volta

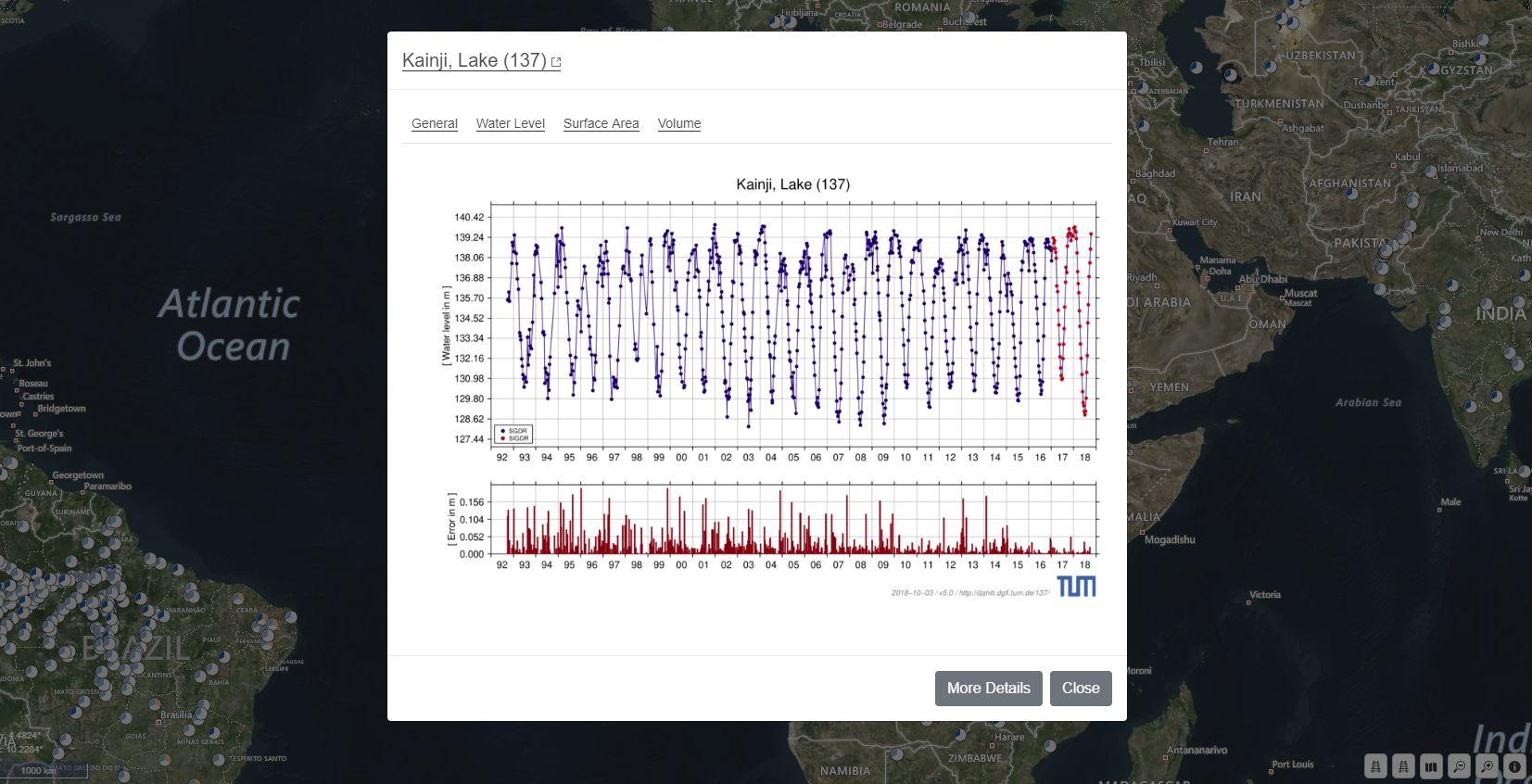

5. Base de datos para series de tiempo hidrológicas de aguas interiores (continentales) (DAHITI) - Altura de reservorios/embalses

La base de datos para series de tiempo hidrológicas de aguas interiores o continentales analiza datos de los satélites de Envisat, Jason-2 y Sentinel-3, para crear series de tiempo de aguas interiores o continentales. El TU Munich proporciona un mapa web interactivo que muestra los cuerpos de agua que están o fueron cubiertos por la órbita de los satélites anteriormente mencionados. La mayoría de las series de tiempo comienza en 2008 y algunas continúan hasta 2018. El reciente cambio a Sentinel-3 significa que no todas las ubicaciones están disponibles aun, pero los investigadores están abiertos a requerimientos, si un satélite está hoy disponible para cierto objetivo. La metodología se describe con más detalle aquí.

  • Aproximadamente 10 años de estadística del nivel de las más importantes aguas interiores o continentales en todo el mundo
  • Área y volumen de cuerpos de agua disponibles en algunos casos
  • Posibilidad de acceso a datos a través de DAHITI-API

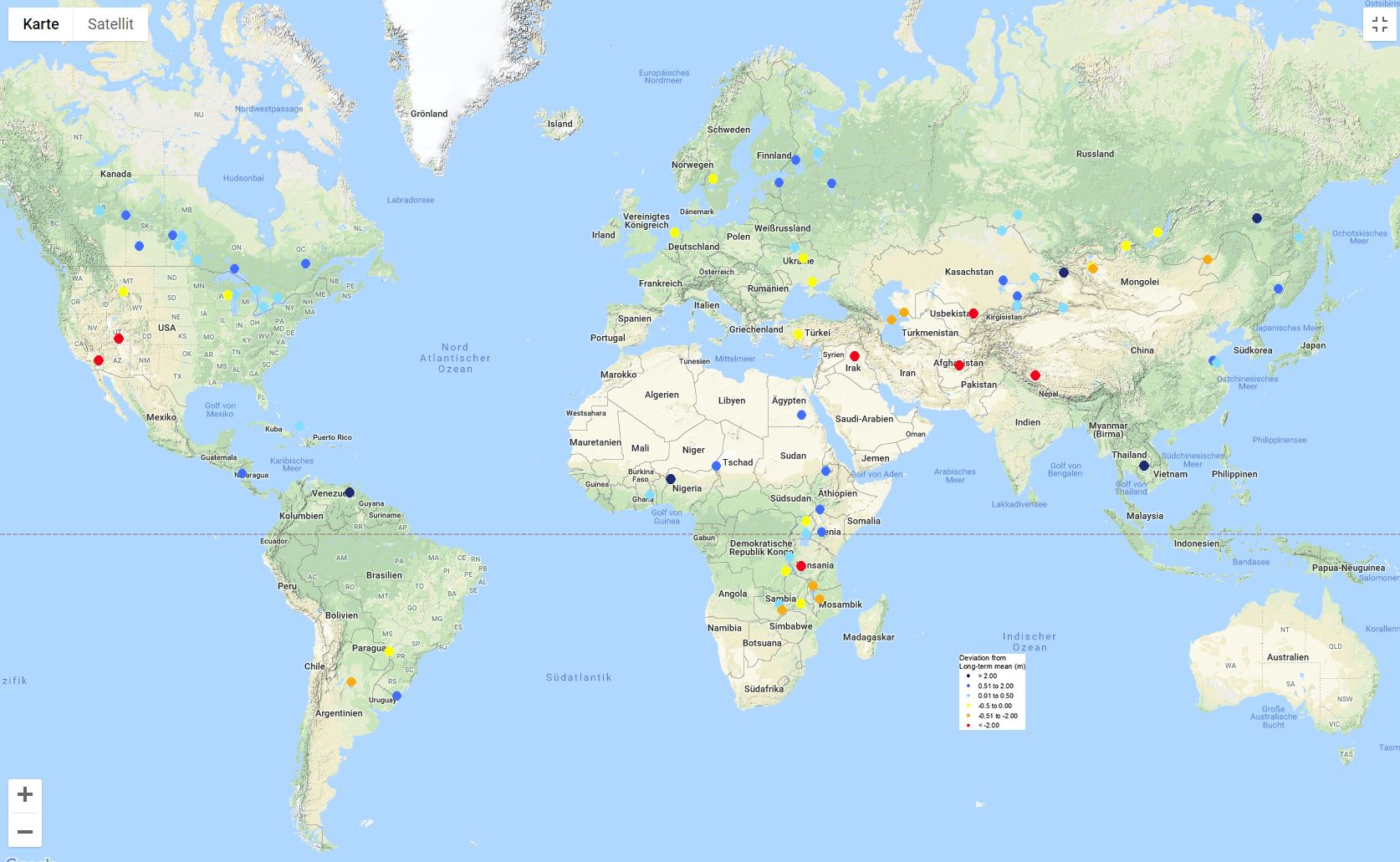

6. G-REALM - Base de Datos Global de Elevación de Lagos y Reservorios - Altura de Reservorio/Embalse

Otro mapa web que presenta datos sobre alturas de reservorio/embalses, es la Base de Datos Global de Elevación de Lagos y Reservorios/Embalses (G-REALM). Los productos actualizados se entregan entre 7-10 días después del paso del satélite. En contraste con DAHITI, los gráficos presentados en G-REALM no dan la altura absoluta, pero ilustran las variaciones de altura.

  • Precisión para grandes lagos como: Great Lakes, EEUU, Lagos Victoria y Tanganyika en África, mejor que 10cm rms.
  • Precisión para pequeños lagos o aquellos que experimentan condiciones más resguardadas del viento, donde se puede esperar a tener una precisión superior a 20cm (p. Ej. Lago Chad, África)

7. Sistema Europeo de Concientización sobre Inundaciones EFAS - Predicción de inundaciones

Accesible solo para socios de EFAS: el Sistema Europeo de Concientización sobre Inundaciones (EFAS) está proporcionando pronósticos de inundaciones a las autoridades nacionales y/o regionales responsables de la previsión de inundaciones.

EFAS es el precursor de GloFAS, pero también se ejecutan en paralelo. EFAS solo pone datos a disposición de las autoridades nacionales, regionales o locales que están legamente obligadas a proporcionar servicios de pronóstico de inundaciones o que tienen un rol nacional en la gestión del riesgo de inundaciones dentro de su país. Los pronósticos EFAS son gratuitos y no se limitan sólo a los Estados miembros de la UE.

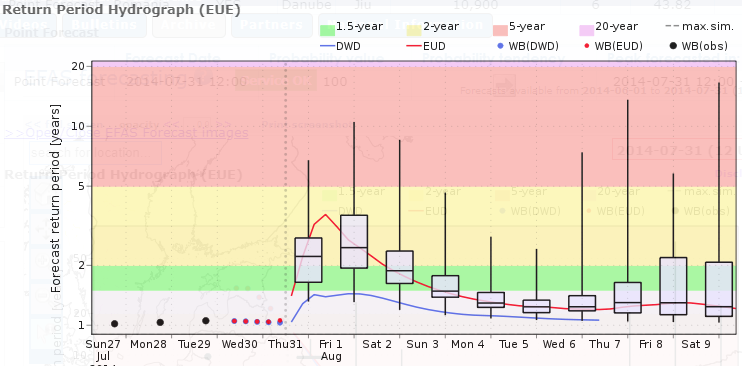

EFAS compara los pronósticos producidos por el flujo del río utilizando varios métodos. Se utilizan pronósticos determinísticos de lluvia del DWD (Deutscher Wetterdienst, Servicio Meteorológico Nacional Alemán) y el Centro Europeo para Previsiones Meteorológicos de Mediano Plazo (ECMWF).

El mapa de EFAS visualiza flujos en puntos de interés en niveles de alerta excesivos. Con EFAS el Nivel Severo de Alerta (SAL) correspondiente a un evento de inundación simulado para un período de retorno mayor a 20 años se indica en púrpura; en rojo los flujos que superan el Nivel Alto de Alerta (HAL) de EFAS y en amarillo los flujos que exceden el Nivel Medio de Alerta. A partir de entonces, los números en las subsiguientes filas indican el número de miembros del conjunto EFAS producidos utilizando el conjunto ECMWF (EUE) y el conjunto de área limitada COSMO-LEPS (COS) que superan los niveles HAL y SAL.

8. Red de Sistemas de Alerta Temprana de Hambruna (FEWS NET) - Monitoreo de precipitaciones

La Red de Sistemas de Alerta Temprana de Hambruna (FEWS NET por sus siglas en inglés), respaldada por el portal de datos USGS y USAID, proporciona datos meteorológicos y productos de detección remota relacionados con inundaciones, sequías y necesidad de cultivos. La agregación retrospectiva y las comparaciones con el registro histórico de lluvias de 10 días para ilustrar el exceso de lluvia y los datos de precipitación del sistema de pronóstico global de 7 días, se proporcionan diariamente por el Centro de Predicción del Clima NOAA.

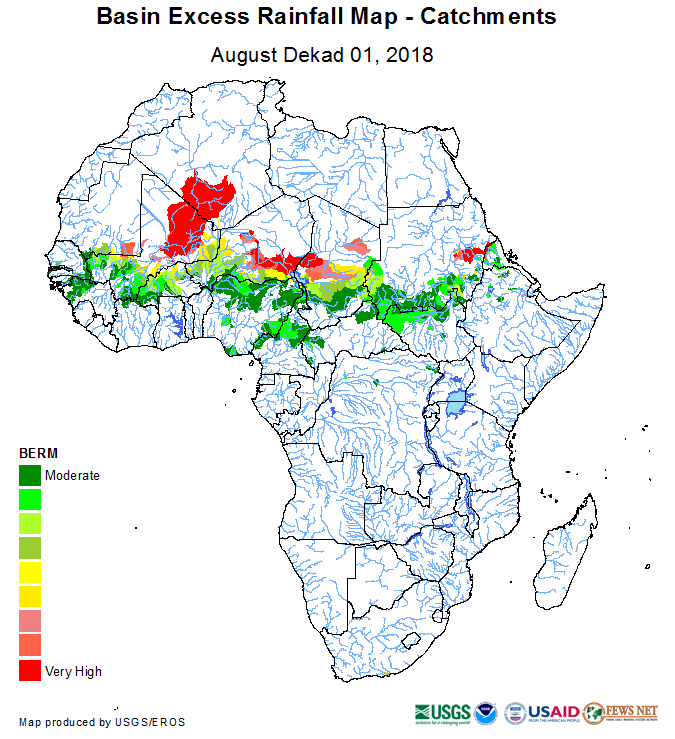

Excess Rainfall Map

Mapa de exceso de precipitación

  • Mapa de exceso de precipitación en la cuenca, acumulación de precipitaciones estacionales, índice de precipitación estandarizada, requerimiento de agua en las tierras de cultivo, humedad del suelo, precipitaciones anómalas, evapotranspiración estacional
  • 0.1 a 0.25 grados latitud/longitud y resolución de aproximadamente 11km2 a 27km2
  • África, América Central, Caribe y México, Asia Central, Medio Oriente, Asia del Sur

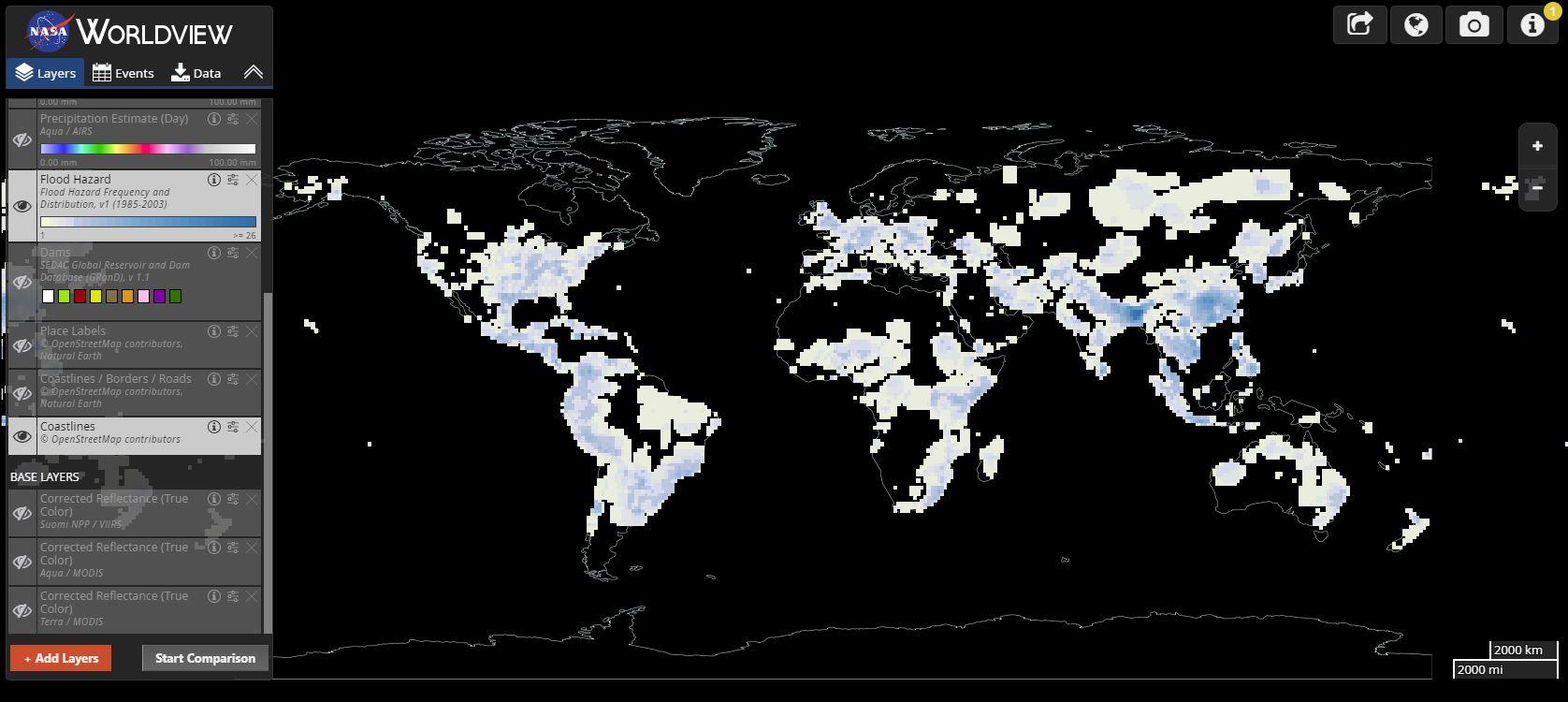

9. EOSDIS WorldView - Mapa de riesgo de inundación

El mapa interactivo Worldview de la NASA, permite agregar múltiples capas y descargar las capas de interés.

WorldView Flood Hazards

WorldView peligros de inundación

  • Tasa de lluvia sobre los océanos, estimación de precipitación (Aqua o AIRS), peligro de inundación, represas, (SEDAC), embalses/reservorios, cubierta de nieve, humedad del suelo, equivalente de agua nieve, vapor de agua, extensión urbana rural por debajo de los 10m de altitud
  • Resolución espacial variable dependiendo del producto ejemplo: MODIS (250m), SSMIS (28km), Landsat 7 (30-120m)
  • Fácil descarga de datos
  • Permite el análisis de series de tiempo

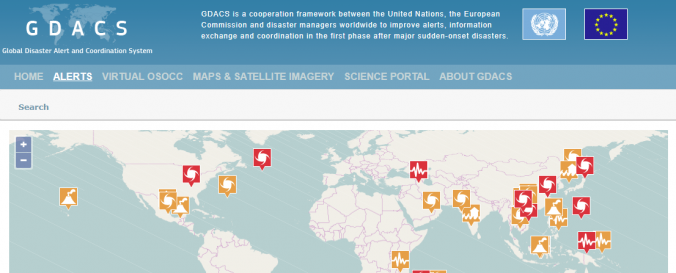

10. Sistema Global de Coordinación de Alerta de Desastre (GDACS) - Mapeo de ubicación de inundaciones y huracanes

El Sistema Global de Coordinación de Alerta de Desastre (GDCAS, por sus siglas en inglés), es un marco de cooperación entre las Naciones Unidas, la Comisión Europea y los administradores de desastre a nivel mundial. Su misión es mejorar las alertas, el intercambio de información y la coordinación en la primera fase después de grandes desastres repentinos. El mapa ilustra las alertas de desastres en los últimos 4 días.

El mapa web permite el seguimiento de huracanes y se conecta a otros recursos, como los mapas UNOSAT o JRC. Las estimaciones automáticas y el análisis de riesgos son proporcionados por el Centro Común de Investigación de la Comisión Europea.

GDACS

  • Alerta en tiempo casi real
  • Estimación de la población expuesta
  • Intercambio de datos de múltiples fuentes a través del sitio web y coordinación de respuestas
  • Resolución espacial: variable según el riesgo, el producto y el satélite utilizado

11. Explorador del Sistema de Distribución de Datos de Riesgos (HDDS) - Mapeo de la extensión de inundaciones

El Explorador del Sistema de Distribución de Datos de Riesgos (HDDS) registra los eventos de desastres conocidos. Después de un evento de inundación, el sitio lista las imágenes satelitales disponibles para el área de interés. Serán propuestos varios satélites, incluidos aquellos que tienen costos (por ejemplo, WorldView 2). Estos “conjuntos de datos restringidos están disponibles sólo para fines oficiales y requieren aprobación de acceso”. Sin embargo, después del procesamiento de WorldView los productos finales en formato shapefile  están disponibles, y se puede acceder a ellos de forma gratuita.

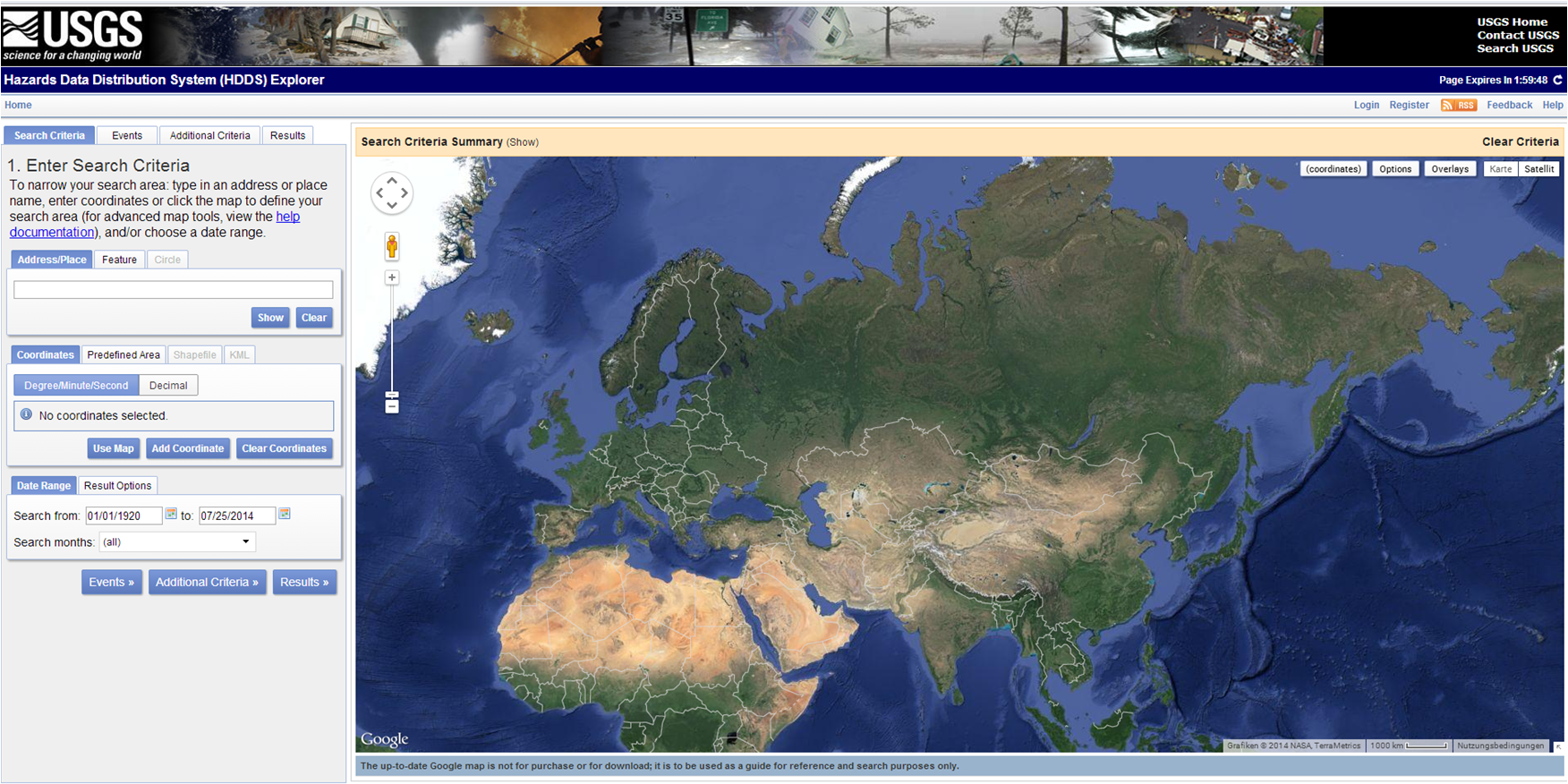

HDDS

  • Acceso a datos crudos y mapas de extensión de inundaciones (en varios formatos y resoluciones) de eventos conocidos
  • Archivo de datos de inundación

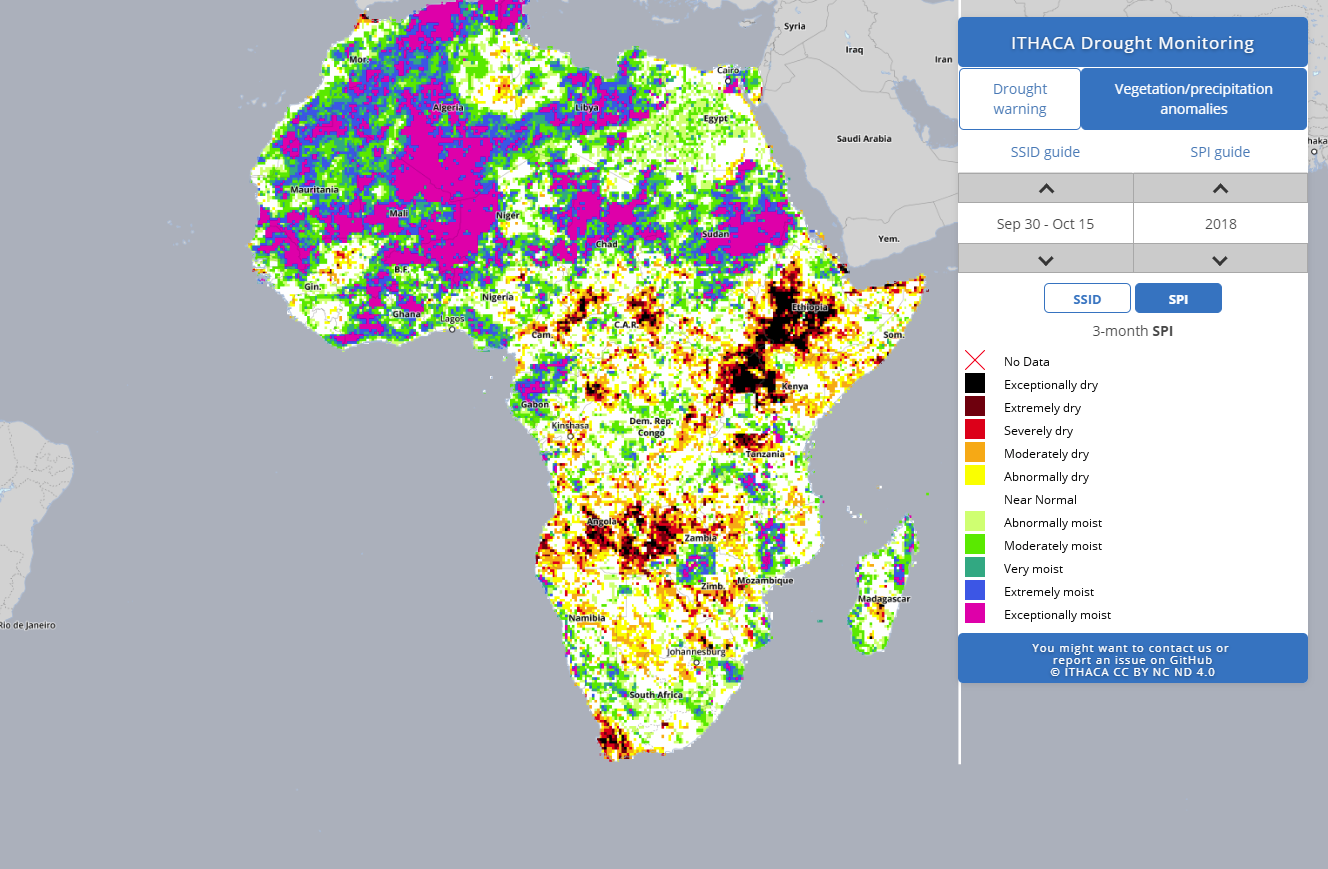

12. ITHACA Índice de Precipitación Estándar/ Sistema de Detección de Lluvia Extrema - Mapeo de precipitacion

La plataforma ITHACA apunta principalmente a la sequía. Como las inundaciones y sequías dependen de la precipitación, el sitio web también contiene información útil para el monitoreo de inundaciones, ya que el mapa web proporciona un mapa temático del Índice de Precipitación estándar (SPI) de 3 meses. La serie de tiempo de precipitación global (0. 25º resolución espacial), se deriva de la estimación del Análisis de la Precipitación de la Misión Multisatélite de Medición de Lluvias Tropicales (TRMM), calculada en intervalos diarios (datos diarios de TRMM 3B42).

El Sistema de Detección de Precipitaciones Extremas ITHACA es un servicio para el monitoreo y pronóstico de eventos excepcionales de lluvia. Se pueden descargar cinco niveles de alerta diferentes, según los umbrales de lluvias especificados, definidos como la cantidad de lluvia para una determinada duración (12h, 24h, 48h, 72h, 96h). Los valores de umbral se calcularon, para cada intervalo de agregación, sobre la base de la precipitación media anual.

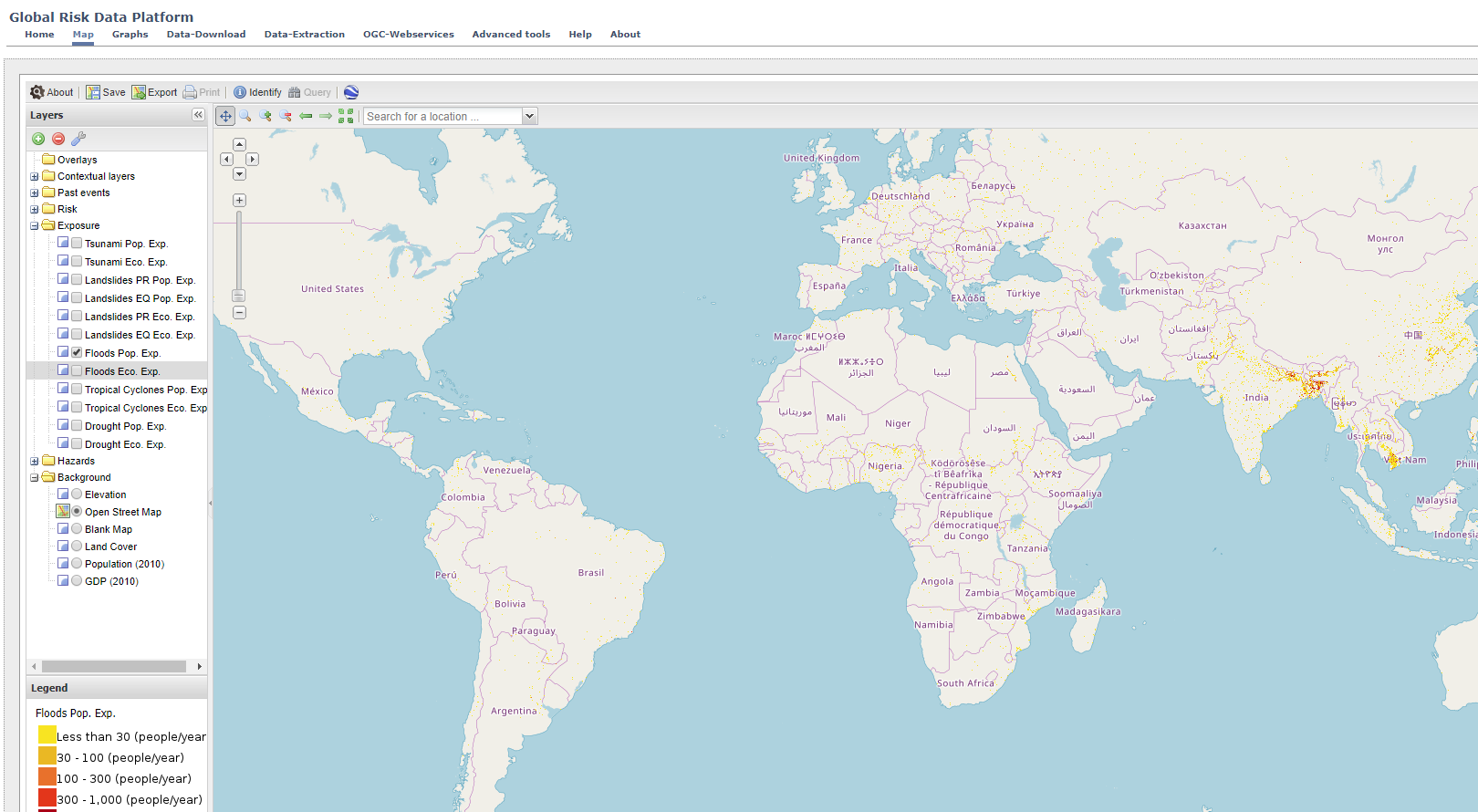

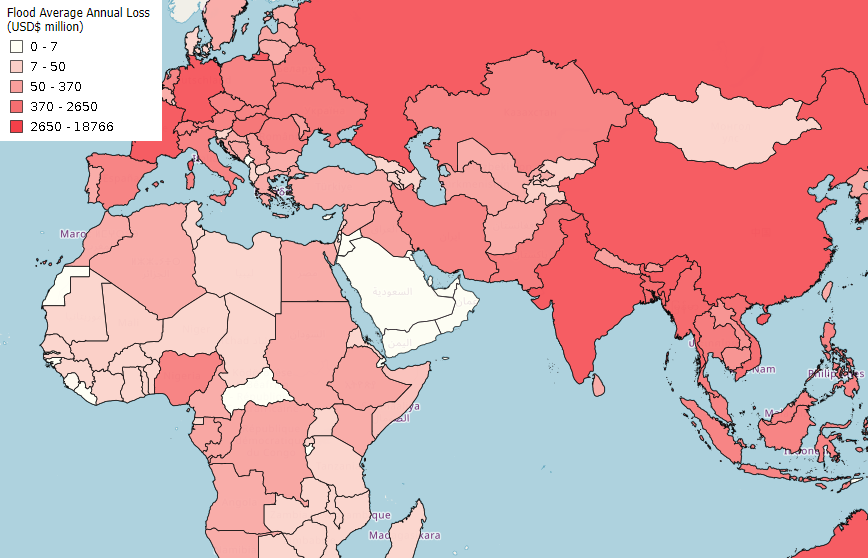

13. Plataforma de Datos de Riesgo Global (UNISDR) - Evaluaciones de exposición y daños

La Plataforma de Datos de Riesgo Global de las Oficinas de Naciones Unidas para la Reducción del Riesgo de Desastres (UNISDR, por sus siglas en inglés), incluye un mapa web interactivo que permite ver los riesgos de inundaciones y las estimaciones de pérdidas relacionadas con las inundaciones y la población expuesta.



  • Ver, medir, descargar datos en formato .kml de peligro de inundación (períodos de retorno de 25 a 1000 años)
  • Capa de la población expuesta
  • Intercambio de datos de múltiples fuentes a través del sitio web y la coordinación de respuestas

El objetivo principal de todos los conjuntos de datos del Atlas GAR, es identificar ampliamente las áreas de alto riesgo a nivel global y también identificar áreas donde se deben recopilar datos más detallados y donde se deben realizar evaluaciones detalladas de los riesgos.

14. Aqueduct Analizador de Inundaciones Globales - Predicción de inundaciones con modelos climáticos hidrológicos puros que excluyen información satelital

El Analizador de Inundaciones Globales AQUEDUCT es una plataforma interactiva basada en la web que mide los daños urbanos causados por los impactos de las inundaciones, el GDP afectado y la población afectada a escala nacional, estatal y de cuencas hidrográficas en todo el mundo, así como en 120 ciudades. Hace uso de una serie de modelos, pero no de teledetección. Lo modelos incluidos son modelos hidrológicos, de clima global, de inundaciones, socioeconómicos y de impacto.  Se necesita un conocimiento detallado de los modelos para comprender dónde se pueden aplicar correctamente para la toma de decisiones, se enumeran aquí algunas limitaciones.

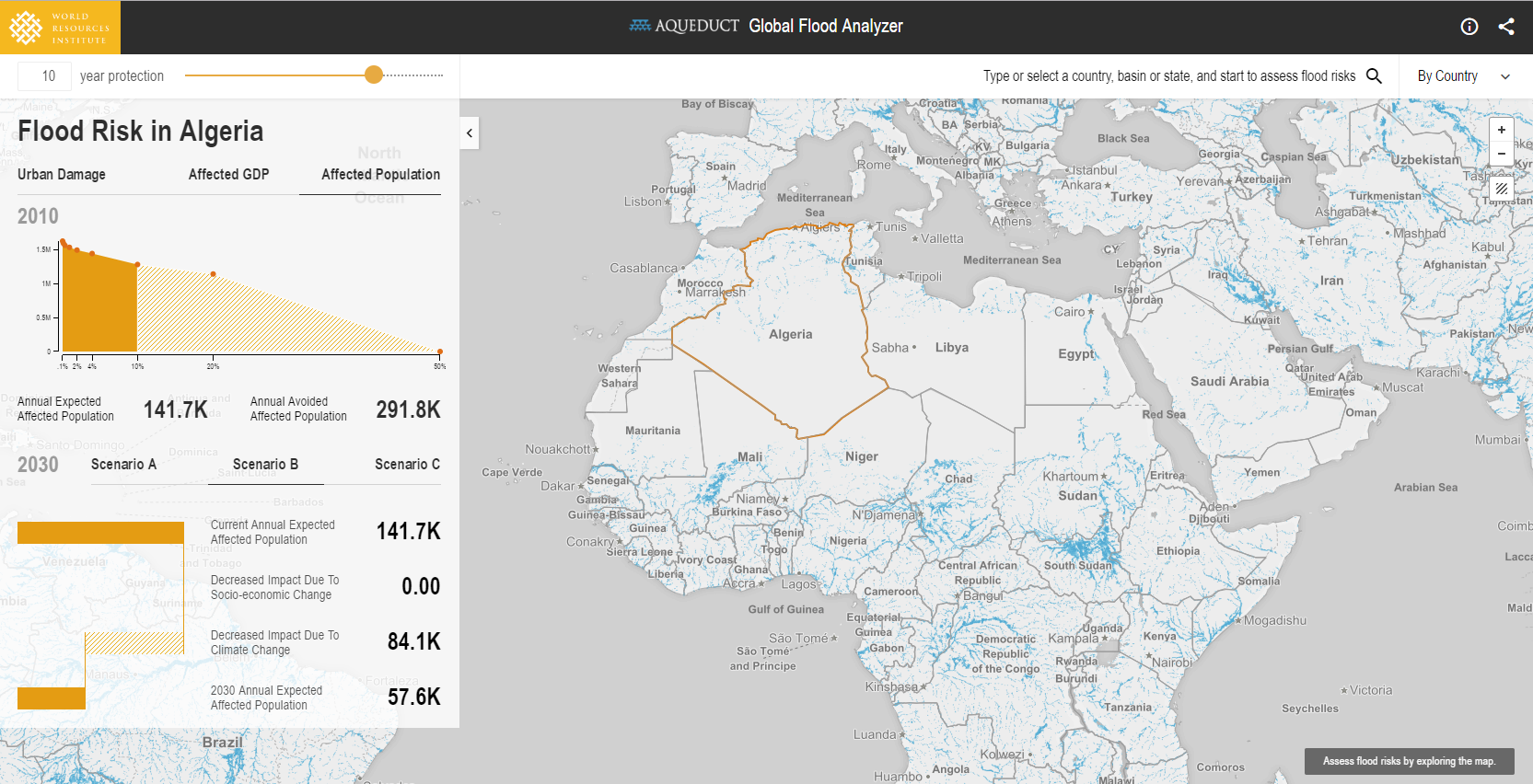

Global Flood Analyzer

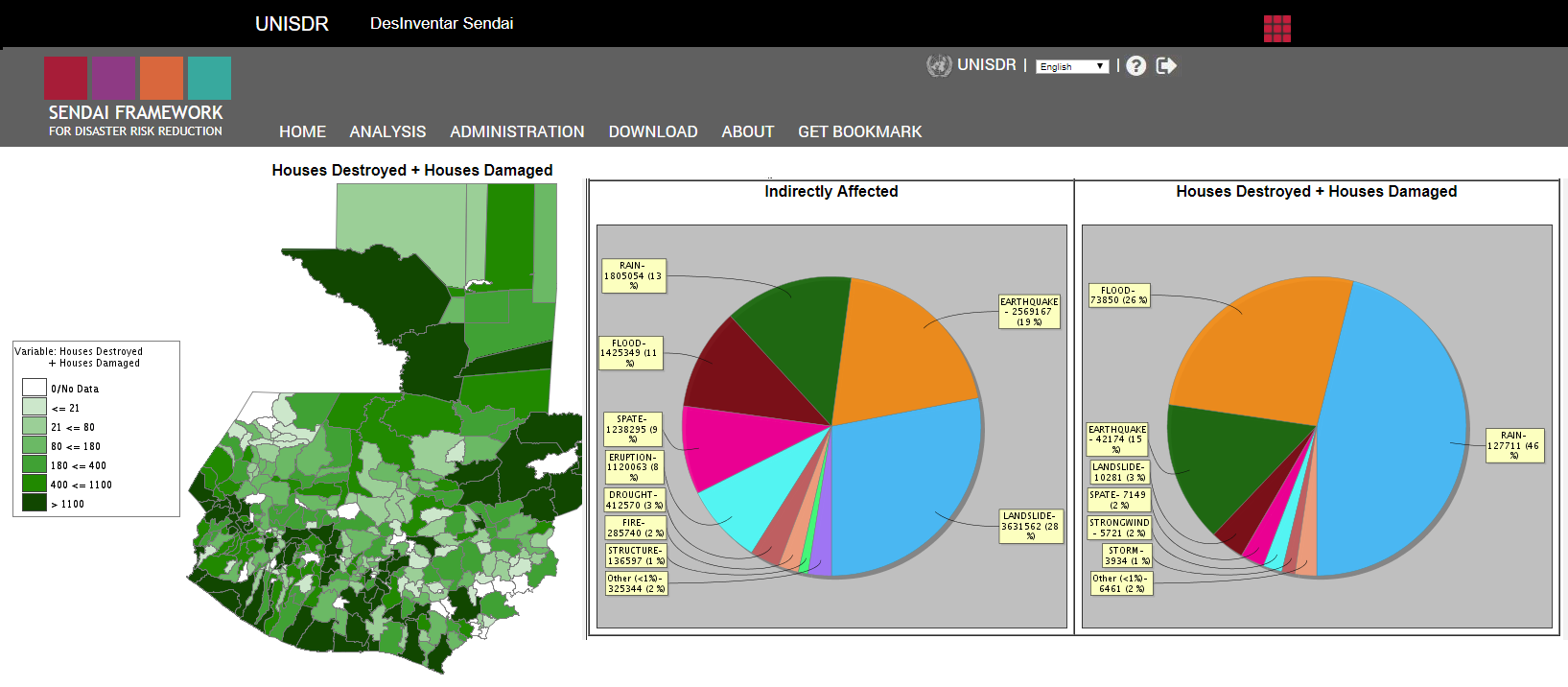

15. Desinventar - Inventorio de pérdidas relacionadas con desastres

DesInventar de UNISRD, forma parte del marco de referencia Sendai para la reducción del riesgo de desastres, es una base de datos conjunta que registra el número de muertes, daños y pérdidas económicas después de los desastres. El sitio web permite buscar eventos de inundaciones pasadas y visualizar indicadores a nivel de distrito.

DesInventar

  • Visualizar en número de muertes, daños, pérdidas económicas después de desastres a nivel distrital

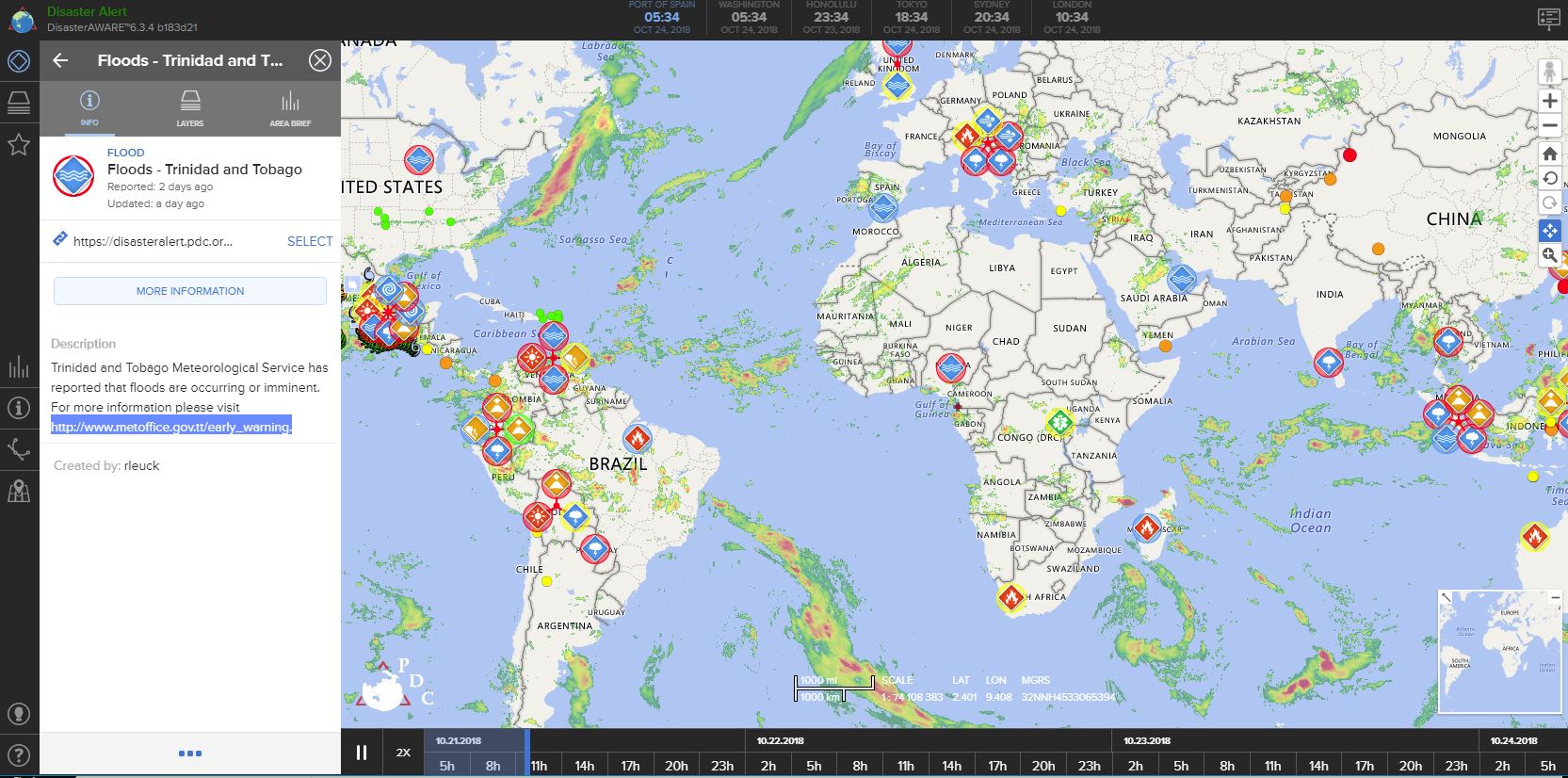

16. Aplicación DisasterAWARE PDC y DisasterAlert App - Mapa de ubicación de inundaciones y huracanes, pronósticos de precipitación

DisasterAWARE es una plataforma integrada del Centro de Desastres del Pacífico, proporciona información consciente sobre la situación, soporte de decisiones e intercambio de información para la gestión de desastres. Las alertas de información de riesgo activo se basan en información de agencias de advertencia creíbles (de acuerdo a los estándares del PDC).

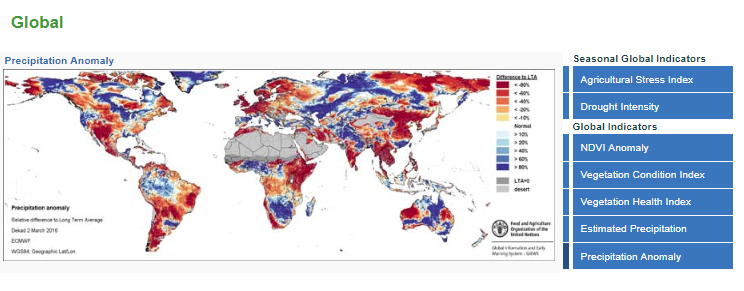

17. Observación de la Tierra FAO - Monitoreo de precipitación y vegetación

Los productos de Observación de la Tierra proporcionados por la Organización de las Naciones Unidas para la Agricultura y Alimentación, se basan en los índices agrícolas. La relación entre el estrés agrícola, los índices de precipitación, los índices medios de vegetación y la información sobre la temporada de crecimiento del cultivo, proporcionan también valor para el monitoreo de inundaciones.

  • Mapas decenales a nivel país de índices tales como: estrés agrícola, precipitación estimada y precipitaciones anómalas, basado en METOP-AVHRR

18. Archivo de datos de cuencas desde 1985 a 2003 - Mapa de riesgo de inundaciones

Proporcionado por el Centro de Investigación de Riesgos y Peligros (CHRR), Centro para la Red Internacional de Información sobre Ciencias de la Tierra (CIESIN), la Universidad de Columbia, el Banco Internacional de Reconstrucción y Desarrollo y el Banco Mundial, cuentan con información global sobre el peligro de inundación y la distribución de riesgos desde 1985 a 2003. Este archivo presenta capas de datos raster en cuadrículas de 2.5 x 2.5 minutos, combinando la distribución de riesgo de inundación con los riesgos globales de mortalidad de inundación y la pérdida global económica proporcional a la inundación.

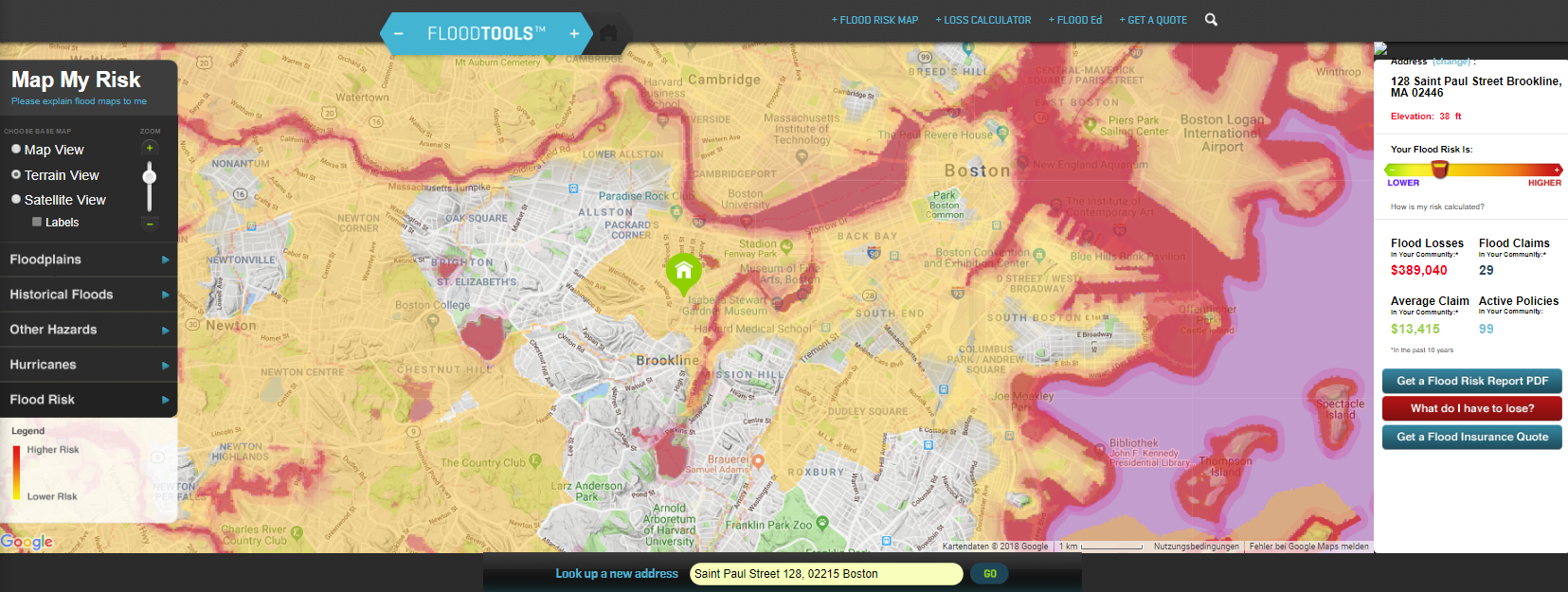

19. Herramientas de Inundación para mapear mi riesgo - Mapa de riesgo de inundación

La Herramienta de Inundación para mapear mi riesgo, es una herramienta de aplicación personal para los residentes en los EEUU. Ofrecido por el Programa Nacional de Seguros contra Inundaciones, presenta un mapa categorizado de riesgo de inundación para el territorio de los EEUU.

Excess Rainfall Map

  • Cobertura espacial: EEUU
  • Datos compuestos de llanuras aluviales, inundaciones históricas, peligros de infraestructuras (presas, diques), paso de huracanes
  • Fuente de datos no divulgada, resolución espacial o método

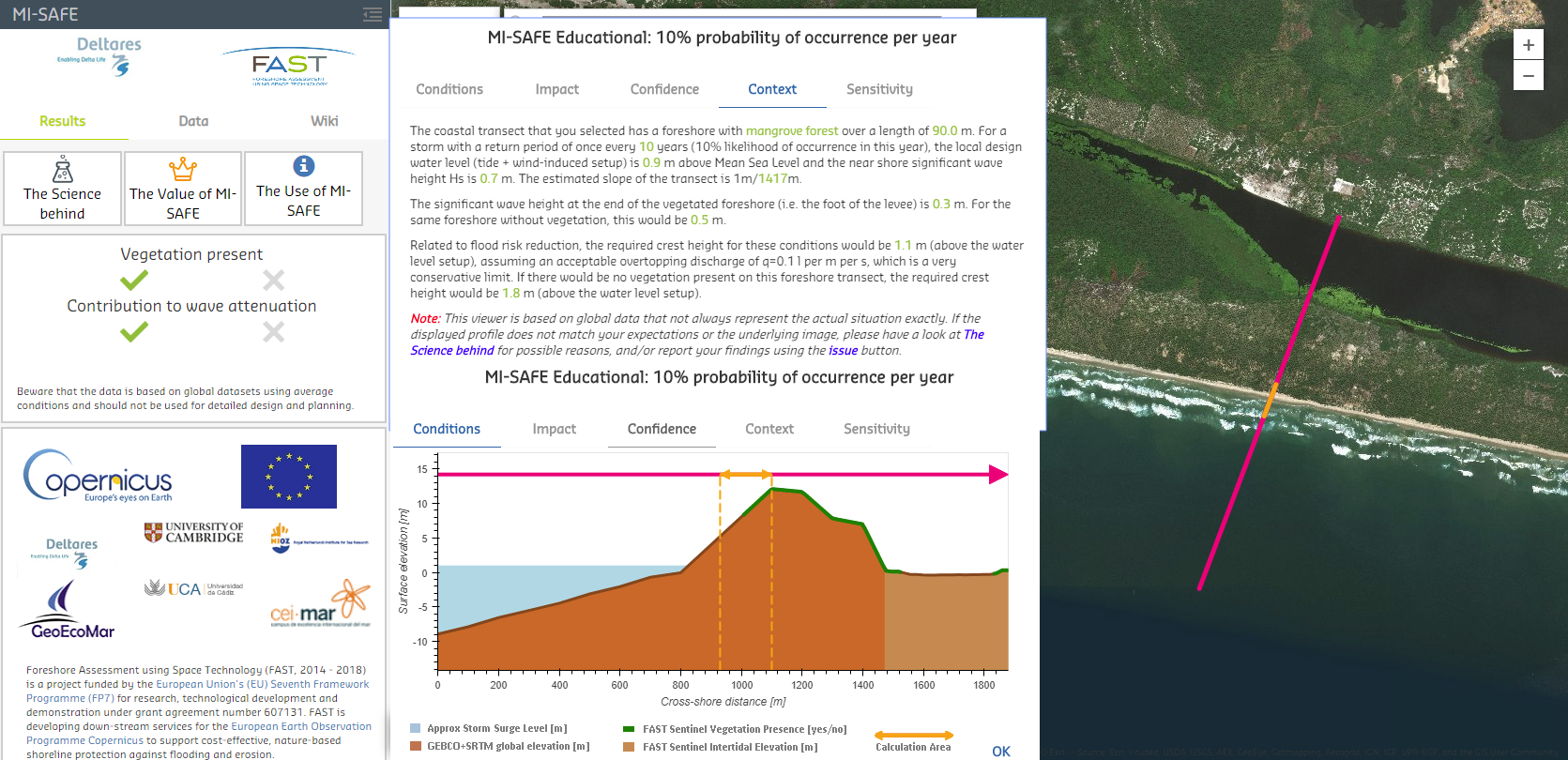

20. Visor Mi-SAFE - Evaluación del riesgo costero

El software MI-SAFE y el visor web se desarrollaron en el marco del proyecto FP7 FAST (Evaluación de la costa utilizando tecnología espacial) financiado por la Unión Europea. El visor MI-SAFE está destinado a ilustrar cómo la vegetación costera puede atenuar la altura de las olas en lugares costeros, en cualquier parte del mundo. Los tipos de vegetación se basan en los datos de Cobertura de la Tierra Corine 2009, para las zonas no templadas a nivel mundial, se aplica un mapa de distribución global de manglares de 2011 para indicar si la vegetación encontrada son manglares.

  • La Institución de Oceanografía Scripps, crea la cobertura global de topobatimetría y topografía (conjunto de datos SRTM15_plus)
  • Sentinel 1, 2 y Landsat 5,7,8 basado en la elevación intermareal
  • La información da confianza en el nivel de estimaciones
  • Propone altura de cresta para la atenuación de la ola
  • Software XBeach

Los recursos más utilizados se actualizan continuamente en la página de enlaces y recursos y pueden seguir al unirse a la lista de correo de UN-SPIDER.

Finalmente, si le gustó esta comparación, pero le gustaría tener más detalles, ARSET presenta las diferencias de algunos de los mapas web de inundaciones disponibles mencionados con anterioridad aquí.
